Trang chủ
>
Các sản phẩm
>
Bọc nhiệt pin
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | FQ |
| Chứng nhận | IATF16949 |
| Số mô hình | cao su 1 |

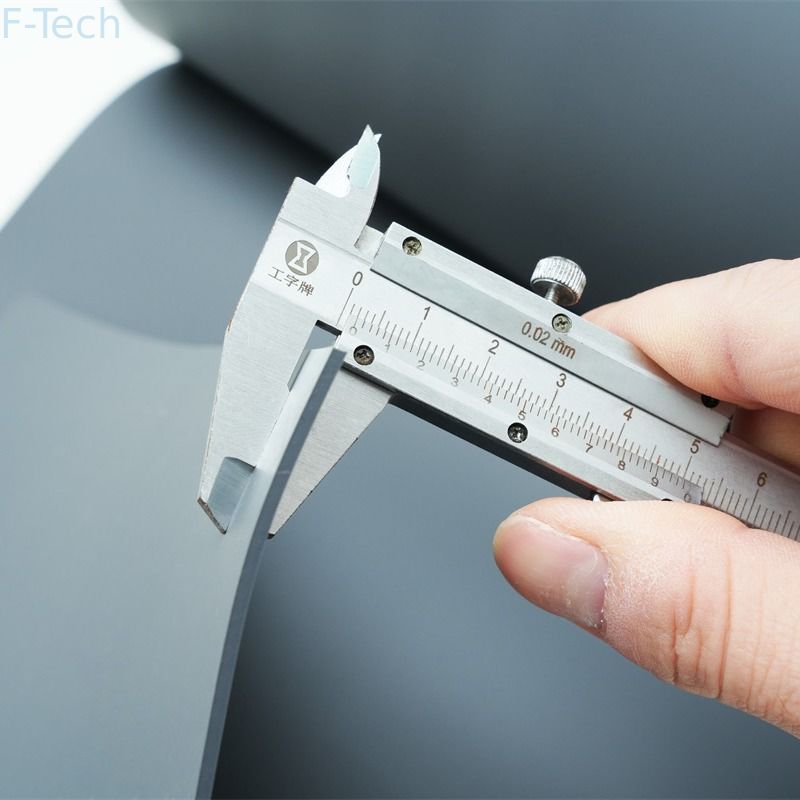

Bọc pin Độ cứng ngọn lửa Shore A Màng rào cản Cao su silicon chống cháy cao Pin bọc nhiệt
Nó được sử dụng để nhận ra sự hấp thụ năng lượng đệm giữa các tế bào của bộ pin.
Các thông số hiệu suất chính được thể hiện trong Bảng
| Số seri | Các bài kiểm tra | Đơn vị | tiêu chuẩn kiểm tra | Số SR | |||
| SR 35-A | SR 40-A | SR 50-A | SR 60-A | ||||
| 1 | độ cứng | bờ A | GB/T531.1-2008 | 35±7 | 40±10 | 50±10 | 60±10 |
| 2 | Tỉ trọng | g/cm3 | 4.3.2 | 0,8≤μ±3σ≤1,4 | 1,00≤μ±3σ≤1,51 | 1,00≤μ±3σ≤1,51 | 1,1≤μ±3σ≤1,5 |
| 3 | 25℃đường cong nén | MPa | GB/T 7757-2009 | 10%:0,12≤μ±3σ≤0,22 | 10%:0,25≤μ±3σ≤0,53 | 10%:0,25≤μ±3σ≤0,75 | 10%:0,45≤μ±3σ≤0,80 |
| 20%:0,25≤μ±3σ≤0,45 | 20%:0,50≤μ±3σ≤0,86 | 20%:0,63≤μ±3σ≤1,77 | 20%:0,95≤μ±3σ≤1,45 | ||||
| 30%:0,45≤μ±3σ≤0,7 | 30%:0,68≤μ±3σ≤1,32 | 30%:1,20≤μ±3σ≤2,24 | 30%:1,50≤μ±3σ≤2,50 | ||||
| 4 | 25℃Hiệu suất cắt dưới áp lực | Cường độ: µ-3σ≥0.8 | Độ bền cắt dưới áp lực: µ-3σ≥0,5 | Độ bền cắt dưới áp lực: µ-3σ≥0.2 | Độ bền cắt dưới áp lực: µ-3σ≥0,8 | ||
| Mô đun: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | ||||
| 5 | 25℃Sức căng | MPa | GB/T 528-2009 | µ-3σ≥0,8 | µ-3σ≥1.1 | µ-3σ≥1,65 | / |
| 6 | -30℃đường cong nén | MPa | GB/T 7757-2009 | 10%:0,08≤μ±3σ≤.0,22 | 10%:0,25≤μ±3σ≤0,53 | 10%:0,35≤μ±3σ≤0,65 | 10%:0,55≤μ±3σ≤0,90 |
| 20%:0,25≤μ±3σ≤0,45 | 20%:0,50≤μ±3σ≤0,86 | 20%:0,90≤μ±3σ≤1,20 | 20%:1,10≤μ±3σ≤1,95 | ||||
| 30%:0,45≤μ±3σ≤0,9 | 30%:0,68≤μ±3σ≤1,32 | 30%:1,50≤μ±3σ≤2,00 | 30%:2,00≤μ±3σ≤3,95 | ||||
| 7 | -30℃Hiệu suất cắt dưới áp lực | Cường độ: µ-3σ≥0.8 | Độ bền cắt dưới áp lực: µ-3σ≥0,5 | Độ bền cắt dưới áp lực: µ-3σ≥0.2 | Độ bền cắt dưới áp lực: µ-3σ≥0,8 | ||
| Mô đun: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | ||||
| số 8 | -30℃Sức căng | MPa | GB/T 528-2009 | µ-3σ≥0,8 | µ-3σ≥1.1 | µ-3σ≥1,65 | / |
| 9 | 60℃đường cong nén | MPa | GB/T 7757-2009 | 10%:0,12≤μ±3σ≤0,22 | 10%:0,25≤μ±3σ≤0,53 | 10%:0,35≤μ±3σ≤0,70 | 10%:0,35≤μ±3σ≤0,80 |
| 20%:0,25≤μ±3σ≤0,45 | 20%:0,50≤μ±3σ≤0,86 | 20%:0,80≤μ±3σ≤1,30 | 20%:0,65≤μ±3σ≤1,60 | ||||
| 30%:0,45≤μ±3σ≤0,7 | 30%:0,68≤μ±3σ≤1,32 | 30%:1,00≤μ±3σ≤2,10 | 30%:1,00≤μ±3σ≤2,50 | ||||
| 10 | 60℃Hiệu suất cắt dưới áp lực | Cường độ: µ-3σ≥0.8 | Độ bền cắt dưới áp lực: µ-3σ≥0,5 | Độ bền cắt dưới áp lực: µ-3σ≥0.2 | Độ bền cắt dưới áp lực: µ-3σ≥0,8 | ||
| Mô đun: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | ||||
| 11 | 60℃Sức căng | MPa | GB/T 528-2009 | µ-3σ≥0,8 | µ-3σ≥1.1 | µ-3σ≥1,65 | / |
| 12 | Đường cong nén sau lão hóa kép 85 | MPa | GB/T 7757-2009 | 10%:0,12≤μ±3σ≤0,22 | 10%:0,25≤μ±3σ≤0,53 | 10%:0,50≤μ±3σ≤0,70 | 10%:0,40≤μ±3σ≤1,90 |
| 20%:0,25≤μ±3σ≤0,45 | 20%:0,50≤μ±3σ≤0,86 | 20%:0,90≤μ±3σ≤1,30 | 20%:1,00≤μ±3σ≤3,20 | ||||
| 30%:0,45≤μ±3σ≤0,75 | 30%:0,68≤μ±3σ≤1,32 | 30%:1,40≤μ±3σ≤2,10 | 30%:1,70≤μ±3σ≤5,50 | ||||
| 13 | Double 85 hiệu suất cắt sau lão hóa dưới áp lực | Cường độ: µ-3σ≥0.8 | Độ bền cắt dưới áp lực: µ-3σ≥0,5 | Độ bền cắt dưới áp lực: µ-3σ≥0.2 | Độ bền cắt dưới áp lực: µ-3σ≥0,8 | ||
| Mô đun: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | ||||
| 14 | Độ bền kéo sau lão hóa gấp đôi 85 | MPa | GB/T 528-2009 | µ-3σ≥0,8 | µ-3σ≥1.1 | µ-3σ≥1,65 | / |
| 15 | Đường cong nén sau chu kỳ nhiệt độ cao và thấp | MPa | GB/T 7757-2009 | 10%:0,12≤μ±3σ≤0,22 | 10%:0,25≤μ±3σ≤0,53 | 10%:0,45≤μ±3σ≤0,65 | 10%:0,50≤μ±3σ≤2,20 |
| 20%:0,25≤μ±3σ≤0,45 | 20%:0,50≤μ±3σ≤0,86 | 20%:0,85≤μ±3σ≤1,35 | 20%:1,00≤μ±3σ≤4,00 | ||||
| 30%:0,45≤μ±3σ≤0,7 | 30%:0,68≤μ±3σ≤1,32 | 30%:1,30≤μ±3σ≤2,50 | 30%:1,80≤μ±3σ≤6,80 | ||||
| 16 | Hiệu suất cắt dưới áp suất sau nhiệt độ cao và thấp | MPa | ASTM C273C /273M-16 | Cường độ: µ-3σ≥0.8 | Độ bền cắt dưới áp lực: µ-3σ≥0,5 | Độ bền cắt dưới áp lực: µ-3σ≥0.2 | Độ bền cắt dưới áp lực: µ-3σ≥0,8 |
| Mô đun: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | Mô đun cắt dưới áp suất: Min≥0,75 | ||||
| 17 | Độ bền kéo sau chu kỳ nhiệt độ cao và thấp | MPa | GB/T 528-2009 | µ-3σ≥0,8 | µ-3σ≥1.1 | µ-3σ≥1,65 | / |
| 18 | Chống cháy | / | UL94 | UL94 V0(2mm) | V0(t≥2mm) | V0(t≥2mm) | V0(t≥2mm) |
| V1(1≤t＜2mm) | V1(1≤t＜2mm) | V1(1≤t＜2mm) | |||||
| HB(0,4≤t＜1mm) | HB(0,4≤t＜1mm) | HB(0,4≤t＜1mm) | |||||
| 19 | đối tượng cấm | / | RoHS &REACH & ELV | RoHS &REACH & ELV | RoHS &REACH & ELV | RoHS &REACH & ELV | RoHS &REACH & ELV |
| 20 | Vật liệu cách nhiệt | MΩ | 1000V DC 60 giây | µ-3σ≥500 | µ-3σ≥500 | µ-3σ≥500 | µ-3σ≥500 |
| 21 | trở kháng | mA | 2700V DC 60 giây | µ+3σ≤1 | µ+3σ≤1 | µ+3σ≤1 | µ+3σ≤1 |
| 22 | Dẫn nhiệt | W/(m·K) | GB/T 10295-2008 | µ+3σ≤0,8 | µ+3σ≤0,8 | µ+3σ≤0,8 | µ+3σ≤0,8 |
| 23 | Nhiệt dung riêng | J/(g·K) | ASTM E1269-2011 | µ-3σ≥0,9 | µ-3σ≥0,9 | µ-3σ≥0,9 | µ-3σ≥0,9 |
| 24 | tỷ lệ duy trì căng thẳng | % | GB/T1685-2008 | ≥40 | ≥40 | ≥40 | ≥40 |
| 25 | 25℃Độ bền cắt với chất kết dính hai mặt | MPa | ASTM D1002 | Tối thiểu≥0,8 | Tối thiểu≥0,8 | Tối thiểu≥1,1 | Tối thiểu≥1,5 |
| 26 | -30℃Độ bền cắt với chất kết dính hai mặt | MPa | ASTM D1002 | Tối thiểu≥0,6 | Tối thiểu≥0,8 | Tối thiểu≥1,1 | Tối thiểu≥1,5 |
| 27 | 60℃Độ bền cắt với chất kết dính hai mặt | MPa | ASTM D1002 | Tối thiểu≥0,6 | Tối thiểu≥0,8 | Tối thiểu≥0,6 | Tối thiểu≥1,5 |
| 28 | Độ bền cắt lão hóa gấp đôi 85 với chất kết dính hai mặt | MPa | ASTM D1002 | Tối thiểu≥0,6 | Tối thiểu≥0,8 | Tối thiểu≥1,1 | Tối thiểu≥1,5 |
| 29 | Độ bền cắt sau các chu kỳ nhiệt độ cao và thấp với chất kết dính hai mặt | MPa | ASTM D1002 | Tối thiểu≥0,6 | Tối thiểu≥0,8 | Tối thiểu≥1,1 | Tối thiểu≥1,5 |
LIÊN LẠC CHÚNG TÔI BẤT CỨ LÚC NÀO
