Trang chủ > Các sản phẩm > Bọc nhiệt pin >

Ắc quy ô tô hiệu quả Bọc nhiệt Tấm cao su chịu nhiệt được chứng nhận IATF16949

Nguồn gốc	Trung Quốc
Hàng hiệu	FQ
Chứng nhận	IATF16949
Số mô hình	cao su 1

Thông tin chi tiết sản phẩm

Vật liệu:

Cao su silicon chống cháy cao (khung đệm)

Làm nổi bật:

Tấm Cao Su Chịu Nhiệt IATF16949

Bọc Nhiệt Ắc Quy Xe Hơi Chịu Nhiệt

Bọc Nhiệt Ắc Quy Xe Hơi Hiệu Quả

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

tùy chỉnh

Giá bán

Fuzhou Fuqiang Precision Co.,Ltd.

chi tiết đóng gói

túi pp + Thùng

Thời gian giao hàng

1000 chiếc / ngày

Điều khoản thanh toán

L/C, T/T, D/P

Khả năng cung cấp

1000 chiếc / ngày

Mô tả Sản phẩm

Bọc pin Độ cứng ngọn lửa Shore A Màng rào cản Cao su silicon chống cháy cao Pin bọc nhiệt

Những đặc điểm chính

Nó được sử dụng để nhận ra sự hấp thụ năng lượng đệm giữa các tế bào của bộ pin.

Lớp tổng hợp cao su silicon chịu nhiệt của vải cứng đầu có độ bền cực cao làm cho nó có độ bền cơ học cao;
Nó có thể duy trì tính toàn vẹn cấu trúc vững chắc ở nhiệt độ cao hoặc ngọn lửa, và có khả năng cách điện tuyệt vời;
Khói thấp, ngọn lửa thấp và độc tính khói thấp trong quá trình đốt cháy;
Nó có thể được xử lý với độ dày siêu mỏng và có tính linh hoạt tuyệt vời.

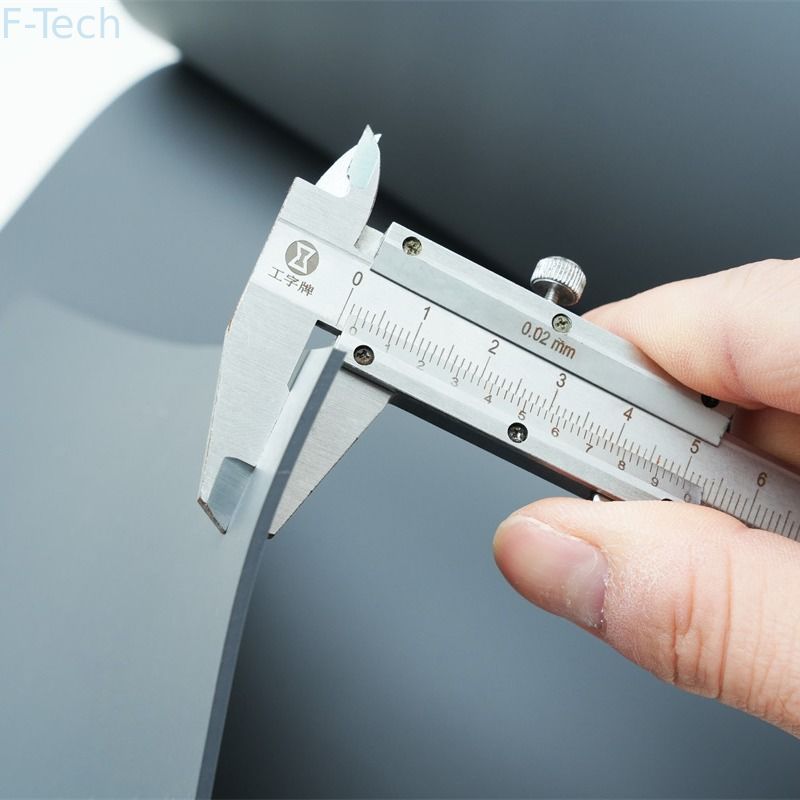

Ắc quy ô tô hiệu quả Bọc nhiệt Tấm cao su chịu nhiệt được chứng nhận IATF16949 0

Sự chỉ rõ

Các thông số hiệu suất chính được thể hiện trong Bảng

Số seri	Các bài kiểm tra	Đơn vị	tiêu chuẩn kiểm tra	Số SR
Số seri	Các bài kiểm tra	Đơn vị	tiêu chuẩn kiểm tra	SR 35-A	SR 40-A	SR 50-A	SR 60-A
1	độ cứng	bờ A	GB/T531.1-2008	35±7	40±10	50±10	60±10
2	Tỉ trọng	g/cm3	4.3.2	0,8≤μ±3σ≤1,4	1,00≤μ±3σ≤1,51	1,00≤μ±3σ≤1,51	1,1≤μ±3σ≤1,5
3	25℃đường cong nén	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,25≤μ±3σ≤0,75	10%:0,45≤μ±3σ≤0,80
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,63≤μ±3σ≤1,77	20%:0,95≤μ±3σ≤1,45
				30%:0,45≤μ±3σ≤0,7	30%:0,68≤μ±3σ≤1,32	30%:1,20≤μ±3σ≤2,24	30%:1,50≤μ±3σ≤2,50
4	25℃Hiệu suất cắt dưới áp lực			Cường độ: µ-3σ≥0.8	Độ bền cắt dưới áp lực: µ-3σ≥0,5	Độ bền cắt dưới áp lực: µ-3σ≥0.2	Độ bền cắt dưới áp lực: µ-3σ≥0,8
4	25℃Hiệu suất cắt dưới áp lực			Mô đun: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75
5	25℃Sức căng	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
6	-30℃đường cong nén	MPa	GB/T 7757-2009	10%:0,08≤μ±3σ≤.0,22	10%:0,25≤μ±3σ≤0,53	10%:0,35≤μ±3σ≤0,65	10%:0,55≤μ±3σ≤0,90
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,90≤μ±3σ≤1,20	20%:1,10≤μ±3σ≤1,95
				30%:0,45≤μ±3σ≤0,9	30%:0,68≤μ±3σ≤1,32	30%:1,50≤μ±3σ≤2,00	30%:2,00≤μ±3σ≤3,95
7	-30℃Hiệu suất cắt dưới áp lực			Cường độ: µ-3σ≥0.8	Độ bền cắt dưới áp lực: µ-3σ≥0,5	Độ bền cắt dưới áp lực: µ-3σ≥0.2	Độ bền cắt dưới áp lực: µ-3σ≥0,8
7	-30℃Hiệu suất cắt dưới áp lực			Mô đun: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75
số 8	-30℃Sức căng	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
số 8	-30℃Sức căng	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
9	60℃đường cong nén	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,35≤μ±3σ≤0,70	10%:0,35≤μ±3σ≤0,80
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,80≤μ±3σ≤1,30	20%:0,65≤μ±3σ≤1,60
				30%:0,45≤μ±3σ≤0,7	30%:0,68≤μ±3σ≤1,32	30%:1,00≤μ±3σ≤2,10	30%:1,00≤μ±3σ≤2,50
10	60℃Hiệu suất cắt dưới áp lực			Cường độ: µ-3σ≥0.8	Độ bền cắt dưới áp lực: µ-3σ≥0,5	Độ bền cắt dưới áp lực: µ-3σ≥0.2	Độ bền cắt dưới áp lực: µ-3σ≥0,8
10	60℃Hiệu suất cắt dưới áp lực			Mô đun: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75
11	60℃Sức căng	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
12	Đường cong nén sau lão hóa kép 85	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,50≤μ±3σ≤0,70	10%:0,40≤μ±3σ≤1,90
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,90≤μ±3σ≤1,30	20%:1,00≤μ±3σ≤3,20
				30%:0,45≤μ±3σ≤0,75	30%:0,68≤μ±3σ≤1,32	30%:1,40≤μ±3σ≤2,10	30%:1,70≤μ±3σ≤5,50
13	Double 85 hiệu suất cắt sau lão hóa dưới áp lực			Cường độ: µ-3σ≥0.8	Độ bền cắt dưới áp lực: µ-3σ≥0,5	Độ bền cắt dưới áp lực: µ-3σ≥0.2	Độ bền cắt dưới áp lực: µ-3σ≥0,8
13	Double 85 hiệu suất cắt sau lão hóa dưới áp lực			Mô đun: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75
14	Độ bền kéo sau lão hóa gấp đôi 85	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
15	Đường cong nén sau chu kỳ nhiệt độ cao và thấp	MPa	GB/T 7757-2009	10%:0,12≤μ±3σ≤0,22	10%:0,25≤μ±3σ≤0,53	10%:0,45≤μ±3σ≤0,65	10%:0,50≤μ±3σ≤2,20
				20%:0,25≤μ±3σ≤0,45	20%:0,50≤μ±3σ≤0,86	20%:0,85≤μ±3σ≤1,35	20%:1,00≤μ±3σ≤4,00
				30%:0,45≤μ±3σ≤0,7	30%:0,68≤μ±3σ≤1,32	30%:1,30≤μ±3σ≤2,50	30%:1,80≤μ±3σ≤6,80
16	Hiệu suất cắt dưới áp suất sau nhiệt độ cao và thấp	MPa	ASTM C273C /273M-16	Cường độ: µ-3σ≥0.8	Độ bền cắt dưới áp lực: µ-3σ≥0,5	Độ bền cắt dưới áp lực: µ-3σ≥0.2	Độ bền cắt dưới áp lực: µ-3σ≥0,8
16	Hiệu suất cắt dưới áp suất sau nhiệt độ cao và thấp	MPa	ASTM C273C /273M-16	Mô đun: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75	Mô đun cắt dưới áp suất: Min≥0,75
17	Độ bền kéo sau chu kỳ nhiệt độ cao và thấp	MPa	GB/T 528-2009	µ-3σ≥0,8	µ-3σ≥1.1	µ-3σ≥1,65	/
18	Chống cháy	/	UL94	UL94 V0(2mm)	V0(t≥2mm)	V0(t≥2mm)	V0(t≥2mm)
					V1(1≤t＜2mm)	V1(1≤t＜2mm)	V1(1≤t＜2mm)
					HB(0,4≤t＜1mm)	HB(0,4≤t＜1mm)	HB(0,4≤t＜1mm)
19	đối tượng cấm	/	RoHS &REACH & ELV	RoHS &REACH & ELV	RoHS &REACH & ELV	RoHS &REACH & ELV	RoHS &REACH & ELV
20	Vật liệu cách nhiệt	MΩ	1000V DC 60 giây	µ-3σ≥500	µ-3σ≥500	µ-3σ≥500	µ-3σ≥500
21	trở kháng	mA	2700V DC 60 giây	µ+3σ≤1	µ+3σ≤1	µ+3σ≤1	µ+3σ≤1
22	Dẫn nhiệt	W/(m·K)	GB/T 10295-2008	µ+3σ≤0,8	µ+3σ≤0,8	µ+3σ≤0,8	µ+3σ≤0,8
23	Nhiệt dung riêng	J/(g·K)	ASTM E1269-2011	µ-3σ≥0,9	µ-3σ≥0,9	µ-3σ≥0,9	µ-3σ≥0,9
24	tỷ lệ duy trì căng thẳng	%	GB/T1685-2008	≥40	≥40	≥40	≥40
25	25℃Độ bền cắt với chất kết dính hai mặt	MPa	ASTM D1002	Tối thiểu≥0,8	Tối thiểu≥0,8	Tối thiểu≥1,1	Tối thiểu≥1,5
26	-30℃Độ bền cắt với chất kết dính hai mặt	MPa	ASTM D1002	Tối thiểu≥0,6	Tối thiểu≥0,8	Tối thiểu≥1,1	Tối thiểu≥1,5
27	60℃Độ bền cắt với chất kết dính hai mặt	MPa	ASTM D1002	Tối thiểu≥0,6	Tối thiểu≥0,8	Tối thiểu≥0,6	Tối thiểu≥1,5
28	Độ bền cắt lão hóa gấp đôi 85 với chất kết dính hai mặt	MPa	ASTM D1002	Tối thiểu≥0,6	Tối thiểu≥0,8	Tối thiểu≥1,1	Tối thiểu≥1,5
29	Độ bền cắt sau các chu kỳ nhiệt độ cao và thấp với chất kết dính hai mặt	MPa	ASTM D1002	Tối thiểu≥0,6	Tối thiểu≥0,8	Tối thiểu≥1,1	Tối thiểu≥1,5
29		MPa	ASTM D1002	Tối thiểu≥0,6	Tối thiểu≥0,8	Tối thiểu≥1,1	Tối thiểu≥1,5
