Trang chủ
>
Các sản phẩm
>
Pin cách nhiệt
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | FQ |
| Chứng nhận | IATF16949 |
| Số mô hình | MPP 01 |

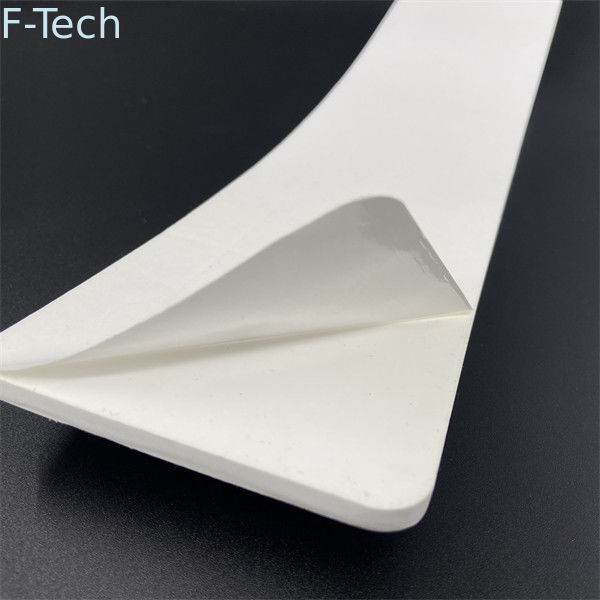

Hệ thống quản lý nhiệt pin Tấm nén TDS Ứng suất nén Cách nhiệt nhiệt độ cao
Bọt MPP, một loại bọt kín có nguồn gốc từ hạt polypropylen, mang lại nhiều lợi ích khiến nó rất phù hợp để cách nhiệt trong pin NEV.Các đặc tính độc đáo của bọt MPP, bao gồm khả năng cách nhiệt, ổn định nhiệt độ và khả năng chống cháy, góp phần mang lại hiệu suất và độ an toàn tối ưu cho hệ thống pin NEV.
Với đặc tính cách nhiệt đặc biệt và độ dẫn nhiệt thấp, bọt MPP điều chỉnh hiệu quả và duy trì nhiệt độ hoạt động ổn định trong pin NEV.Điều này rất quan trọng để duy trì hiệu suất của pin và ngăn ngừa hiện tượng quá nhiệt, điều này có thể dẫn đến giảm hiệu suất và tiềm ẩn các mối nguy hiểm về an toàn.Bằng cách giảm thiểu sự truyền nhiệt, bọt MPP đảm bảo pin hoạt động trong phạm vi nhiệt độ mong muốn, nâng cao chức năng tổng thể và tuổi thọ của pin.
Một trong những ưu điểm của bọt MPP là tính linh hoạt trong các tùy chọn mật độ và tùy chỉnh.Tính linh hoạt này cho phép các nhà sản xuất điều chỉnh bọt để đáp ứng các yêu cầu bảo vệ nhiệt cụ thể của các ứng dụng pin NEV khác nhau.Bằng cách chọn mật độ thích hợp, các nhà sản xuất NEV có thể tối ưu hóa việc quản lý nhiệt độ một cách hiệu quả, đảm bảo pin luôn ở trạng thái hoạt động lý tưởng.
Ngoài đặc tính cách nhiệt, bọt MPP còn có khả năng chống cháy tuyệt vời.Nó được phân loại là UL94 V-0, cho thấy khả năng chống cháy vượt trội và không lan truyền ngọn lửa sau khi loại bỏ nguồn đánh lửa.Đặc tính chống cháy này làm cho bọt MPP trở thành vật liệu lý tưởng cho các ứng dụng pin NEV vì nó giúp ngăn ngừa cháy lan và cải thiện độ an toàn tổng thể.Trong trường hợp không may xảy ra hỏa hoạn, bọt MPP có thể chứa ngọn lửa và hỗ trợ dập tắt chúng, giảm thiểu thiệt hại tiềm ẩn và giảm nguy cơ thương tích.
Nhìn chung, bọt MPP cung cấp một giải pháp đáng tin cậy để cách nhiệt pin NEV, đảm bảo nhiệt độ hoạt động ổn định và cung cấp khả năng chống cháy.Đặc tính cách nhiệt, ổn định nhiệt độ và tính chất chống cháy của nó góp phần mang lại hiệu quả và an toàn cho pin NEV.Bằng cách kết hợp bọt MPP vào hệ thống pin, các nhà sản xuất NEV có thể nâng cao độ tin cậy và an toàn cho phương tiện của họ, thúc đẩy sự phát triển của phương tiện di chuyển bằng điện đồng thời ưu tiên sự hài lòng và sự yên tâm của khách hàng.
| SN. | Lợi thế | Sự miêu tả |
| 1 | Độ cứng và độ dẻo dai | Các vật liệu xốp hiện nay hoặc cứng và giòn, hoặc mềm và dai, khó có cả độ cứng và độ dẻo dai.Vật liệu xốp polypropylen siêu nhỏ có cả độ cứng và độ dẻo dai, bổ sung cho sự thiếu hụt về hiệu suất của vật liệu xốp hiện có. |
| 2 | Bảo vệ môi trương | Quá trình tạo bọt MPP sạch và không gây ô nhiễm, đồng thời có thể tái chế và tái sử dụng.Nó là một sản phẩm thân thiện với môi trường. |
| 3 | Chịu nhiệt độ cao | Nhiệt độ biến dạng nhiệt của vật liệu xốp PP cao hơn nhiều so với vật liệu xốp PS và PU. |
| 4 | Vật liệu cách nhiệt | Các tế bào có kích thước micron làm giảm hiệu quả sự đối lưu khí trong bọt, từ đó làm giảm hiệu quả sự truyền nhiệt do đối lưu không khí. |
| 5 | Nhẹ | Mật độ bọt MPP thường dưới 50kg/cm³. |
| 6 | Không thấm nước | Các tế bào có kích thước micron làm cho khả năng hấp thụ nước cực kỳ thấp. |
Các thông số hiệu suất chính được thể hiện trong Bảng
| Tên tài sản | Đơn vị | MPP25 Mục lục |
Tiêu chuẩn kiểm tra |
| Màu sắc | / | CMYK 0~20(Trắng) | PANTONE |
| Tỉ trọng | kg/m3 | 36±5 | Phát hiện độ dày ban đầu bằng Máy đo độ dày Mitutoyo 547-301;Theo trọng lượng, khối lượng Tính mật độ; |
| Đường cong nén | MPa | 10%:0,11 σ 0,24 20%:0,14 σ 0,34 30%:0,17 σ 0,38 40%:0,22 σ 0,42 50%:0,28 σ 0,47 60%:0,34 σ 0,54 70%:0,44 σ 0,67 |
Tốc độ nén 2 mm/phút 0,02 ~ 8mpa Đường cong nén Kích thước mẫu 50 * 50 * 2 mm |
| Sức căng | MPa | ≥1,3 | astm-d3574-08 5mm/phút (căng Tỷ lệ) |
| Mô đun kéo | MPa | ≥2,8 | |
| Sức chống cắt | MPa | ≥1,1 | astm C273c 273m 5mm/phút (tốc độ cắt) |
| Độ cứng cắt | MPa/ mm | ≥0,6 | astm C273c 273m 5mm/phút (tốc độ cắt) |
| Mô đun cắt | MPa | ≥1,2 | astm C273c 273m 5mm/phút (tốc độ cắt) |
| Kéo dài nhiệt độ thấp -30oC |
MPa | ≥1,2 | astm-d3574-08 5 mm/phút (Tốc độ giãn) |
| Kéo dài nhiệt độ cao 60oC |
MPa | ≥1,0 | astm-d3574-08 5 mm/phút (Tốc độ giãn) |
| Double 85 Căng Da Sau Lão Hóa | MPa | >1,2 | astm-d3574-08 5 mm/phút (Tốc độ giãn) |
| hệ số ma sát của Mpp Đến phim xanh |
/ | 0,181<μs<0,577 0,112<μk<0,535 |
Gb 10006-88 |
| Độ nhám | mm | 5~40 | gb/t 1031-2009 |
| Chống cháy | / | UL94 HF-1 (Độ dày 10 mm) |
Ul94 |
| Đối tượng bị cấm | / | RoHS | Rohs |
| Vật liệu chống điện | MΩ | ≥500 | 1000v dc 60s |
| ma | ＜1 | 2700v/60s | |
| Dẫn nhiệt | W/(m·oC) | .00,05 | gb/t 10295-2008 |
| Nhiệt dung riêng | J/(kg·oC) | 1880±200 (@0oC) 2235±200 (@40oC) 2680±200 (@80oC) |
ASTM E1269-2011 |
| Độ cứng cứng | mm | 50 | "Mẫu (250*50*2mm) được đặt phẳng trên bệ cao, 50mm ở một đầu được cố định trên bệ và đầu còn lại được treo 200mm để phát hiện chiều cao độ võng của đầu treo" |
| Tỷ lệ duy trì ứng suất nén | / | ≥20% | nén 50% Giữ 30 ngày và phát hiện sự thay đổi áp suất |
| Độ phẳng | mm | 44 | kích thước: 100*150 Mm |
Kết quả thử nghiệm khả năng chống cháy
| Mục kiểm tra | Phương pháp kiểm tra | Đơn vị | Số nhân | |||
| 10P | 15P | 20P | 25P | |||
| Tỉ trọng | ISO 845:2006 | kg/m³ | 90 | 60 | 45 | 36 |
| Cường độ nén 10% | GB/T8813-2008 | MPa | 0,56 | 0,36 | 0,3 | 0,23 |
| Lực bẻ cong | GB-T 8812.2-2007 | MPa | 0,9 | 0,68 | 0,44 | 0,36 |
| Mô đun uốn | GB-T 8812.2-2007 | MPa | 49 | 33 | 24 | 18 |
| độ cứng | BỜ C | HC | 81 | 75 | 66 | 55 |
MPP15:
Mật độ: 0,06 g/cm³
Độ cứng: 75HC
Ứng dụng: Áo chống đạn, Hàng không mẫu, Dép, Ba lô
MPP20:
Mật độ: 0,045 g/cm³
Độ cứng: 66HC
Ứng dụng: Áo chống đạn, Hàng không mẫu, Dép, Ba lô
LIÊN LẠC CHÚNG TÔI BẤT CỨ LÚC NÀO
